本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车发电厂汽轮柴油发电机配电盘箱的功能： 1、合情合理的计算能量补充。 2、更方便对集成运放的开闭进行。 3、有较高的安全卫生防范级别，能形象直观的体现用电线路的导通形态。

项目名称：656KW柴油机火力发直流电制冷机组单机配电箱主要元件明细清单
电气安装箱基本元器件封装菜单
顺序号	简称	尺寸型号尺寸	机关单位	数目	厂
1	塑壳短路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电量空气能设定器	HGM6110	只	1	众智
3	发电站机转数操控器	C2002	只	1	孚创
4	交流电供电信息模块	DC24V	只	1	众智
5	小款其中继电气产品	HH54P    DC24V	只	2	正泰
6	小款中间商接触器广西顶博发电机组制造	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

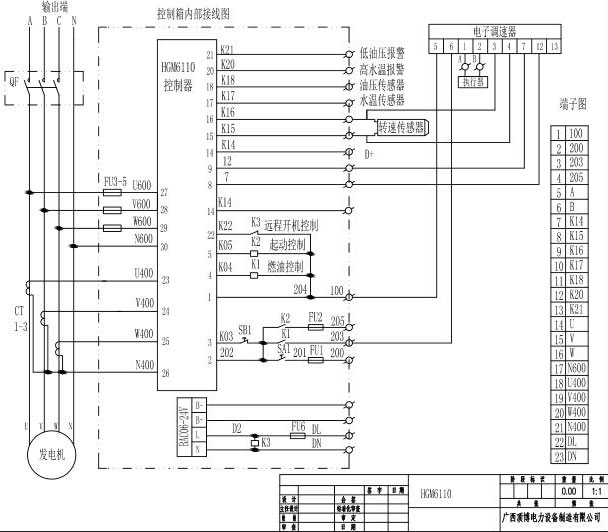

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.nsk-075.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
